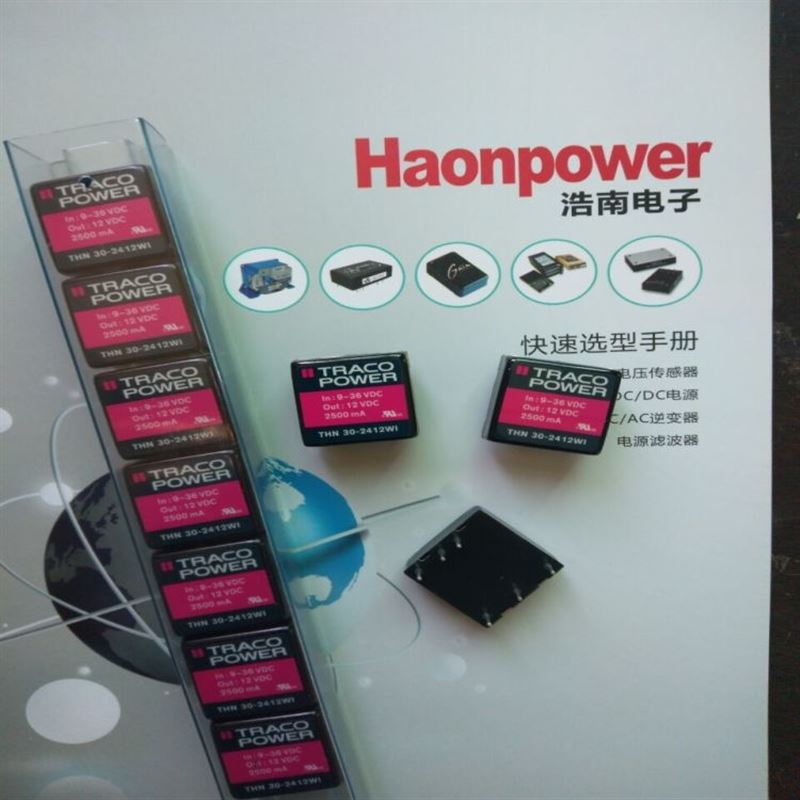

微尺寸封装电源THN30-4810WI THN30-4811WI

简要描述:

THN30WI系列微尺寸封装电源模块 THN30-4810WI THN30-4811WI THN30-4812WI THN30-4813WI THN30-4815WI THN30-4822WI THN30-4823WI
•带隔离基板的屏蔽金属外壳
•超宽4:1输入范围9-36 VDC或18-75VDC
微尺寸封装电源THN30-4810WI THN30-4811WI

在线留言
微尺寸封装电源THN30-4810WI THN30-4811WI

THN30WI系列微尺寸封装电源模块 THN30-4810WI THN30-4811WI THN30-4812WI THN30-4813WI THN30-4815WI THN30-4822WI THN30-4823WI

THN30WI系列是新一代具有高功率密度的高性能DC / DC转换器模块。 该产品具有30W的输出功率,同时它的尺寸仅为1.0“x 1.0”x 0.4“的金属外壳。 所有型号具有超宽的4:1输入电压范围和精确调节的输出电压,即使在无负载条件下。 满载范围内的高效率使得该产品非常可靠,适用于高达85°C的温度范围。 在小负载下使用低输入电流和远程开/关控制

转换器是电池供电系统的理想解决方案。 典型应用在移动设备,仪器仪表,通信和工业电子中的分布式电源架构以及PCB上空间至关重要的任何地方。

特征 微尺寸封装电源THN30-4810WI THN30-4811WI
•小封装的30W转换器! 超紧凑尺寸:1.0“x 1.0”x 0.4“
•带隔离基板的屏蔽金属外壳
•超宽4:1输入范围9-36 VDC或18-75VDC
•输出电压调整
•I / O隔离电压1500 VDC
•效率高达92%
•工作温度 范围:-40°C至+ 80°C
•远程开/关控制
•行业标准引脚
•超低空载输入电流

Models 微尺寸封装电源THN30-4810WI THN30-4811WI

Order code

Input

Output

THN30-2410WI

9 - 36 VDC

3.3 VDC / 7 A

THN30-2411WI

9 - 36 VDC

5 VDC / 6 A

THN30-2412WI

9 - 36 VDC

12 VDC / 2500 mA

THN30-2413WI

9 - 36 VDC

15 VDC / 2000 mA

THN30-2415WI

9 - 36 VDC

24 VDC / 1250 mA

THN30-2422WI

9 - 36 VDC

12 VDC / 1250 mA | -12 VDC / 1250 mA

THN30-2423WI

9 - 36 VDC

15 VDC / 1000 mA | -15 VDC / 1000 mA

THN30-2425WI

9 - 36 VDC

48 VDC / 625 mA | 24 VDC / 625 mA | -24 VDC / 625 mA

THN30-4810WI

18 - 75 VDC

3.3 VDC / 7 A

THN30-4811WI

18 - 75 VDC

5 VDC / 6 A

THN30-4812WI

18 - 75 VDC

12 VDC / 2500 mA

THN30-4813WI

18 - 75 VDC

15 VDC / 2000 mA

THN30-4815WI

18 - 75 VDC

24 VDC / 1250 mA

THN30-4822WI

18 - 75 VDC

12 VDC / 1250 mA | -12 VDC / 1250 mA

THN30-4823WI

18 - 75 VDC

15 VDC / 1000 mA | -15 VDC / 1000 mA

THN30-4825WI

18 - 75 VDC

48 VDC / 625 mA | 24 VDC / 625 mA | -24 VDC / 625 mA

瑞士TRACOPOWER TIS系列开关电源专门设计用于工业过程控制系统和机械设备。出色的产品特性和强抗干扰能力保证电源在恶劣的工业环境中对灵敏的负荷进行可靠的供电。

用标准型号产品配以可选的功能模块,可以轻易的实现特殊的系统应用要求。配备UDS组件,电源就可以扩展成具有自动后备电池的出色的DC-UPS。这个功能经常用于系统必须延时停车的场合。配备信号模块,就对电源进行监控。

冗余性能使其可以并联操作、动态电源共享。这种适应性使TIS系列电源成为众多工业应用的高可靠性、低成本的解决方案。

带冗余的电源可以允许五个电源并联运行。解耦二极管和汇流线路让您可以搭建真正的N+1冗余系统以对所有单元集中供电。汇流线路保证了所有同一组并联电源中的每个电源输出功率相同。

带冗余功能的电源为:TIS 150 W,TIS 300 W,TIS 600 W  带RED选型。


主要特点如下:

1.    DIN-RAIL导轨安装的工业开关电源。

2.    6种电压范围:2,3,6,12,20,24A输出电流(24VDC型号)。

3.    可选输入电压:115/230VAC

4.    非常小的波动和噪声

5.    EMI符合 EN50081-2、EN50082-2及EN55011 CLASS B

6.    EMI 符合

7.    针对系统的应用有多种可选的内藏功能模块:

8.    RED:冗余模块,实现N+1系统,具有真正的电流汇流供享。

9.    SIG:信号模块:具有AC电源故障,电源正常信号和外部ON/OFF控制

10.  UDS:DC-UPS模块:用于可不间断电池后备的电源系统。

11.  全球范围内的安全认证

12.    易于快速安装在DIN导轨上,也可以安装在机柜上。


可靠。 可用的。 现在。
我们的主张不仅仅是承诺。 可靠性,可用性和面向解决方案的灵活性已牢固地嵌入我们的DNA中。 这不仅适用于我们的产品,而且还适用于与客户的合作伙伴关系。
 我们期待与您合作时展示这一点。

TRACO Electronic AG是一家瑞士公司,总部位于瑞士巴尔。 作为拥有超过35年经验的优异电源专家,我们致力于设计和制造高质量的DC / DC和AC / DC电源转换产品。
 TRACO以TRACO Power的注册商标在全球范围内销售其产品。 我们的使命是为客户提供针对其个别应用的性能,质量和成本方面的电源解决方案。
数字化,移动性或机器人技术:现代发展迅速改变了我们的生活。在大多数应用中,电源充当任何系统的心脏。因此,它是TRACO POWER能力的核心。三十多年来,我们一直是DC / DC转换器,AC / DC开关电源和客户特定电源解决方案的优异制造商。我们为自己的历史感到自豪,同时也期待与您的未来。
本手册包含您需要了解的有关我们的能力以及我们如何使您的业务受益的所有信息。希望您喜欢阅读。


一个独特的成功故事 TEN 40-2410WIN

该公司成立于1944年,今天仍由
第四代创始家庭
在瑞士,德国,法国,爱尔兰有120名员工
和美国
20个工程师和测试实验室位于
爱尔兰的开发站点,另外还有100多个
合作工厂的工程师
全球分销和当地仓库
协调的产品组合,包括5,000多种标准化产品
库存物品
产品范围
TRACO Power产品范围专注于以下市场:工业与IT,运输与铁路,医疗,自动化与控制,可再生能源与智能电。在这些市场领域中,TRACO提供了全面的标准产品计划之一:

DC / DC转换器模块,1–300 W
封装的AC / DC电源模块,2–100 W
AC / DC电源(开放式/封闭式),15–1000 W
DIN导轨安装电源,15–1000 W
大功率机架转换器和逆变器,高达22 kW
合规,认证和质量管理
TRACO在全球遵守适用的法规和指令方面享有很高的声誉,可以使我们的产品在客户的应用程序中更易于实施。我们的产品在发货前经过100%的测试和老化,以确保完全符合适用的已发布规格。我们的安全关键产品已根据适用的市场领域在全球范围内通过了当前标准的认证。 TRACO的全球制造工厂已通过ISO 9001/14000认证。我们对质量的承诺得到了3年产品保修的支持。

商业和技术支持
我们经验丰富的应用工程师团队可以为有关产品规格,安全标准和应用的任何问题提供帮助。我们的客户高度重视我们可靠的两个工作日内专用的响应政策。

分布,可用性和可持续性
TRACO通过全球公认的特许经销商网络来分销其产品,这些特许经销商在设计,库存和供应链服务方面得到业界认可。我们的选择指南和上提供的大多数产品都有现货,可在48小时内从我们位于瑞士巴尔的中央仓库中发货。随着产品生命周期的延长,TRACO提供了长期的可处置性和维护性。
